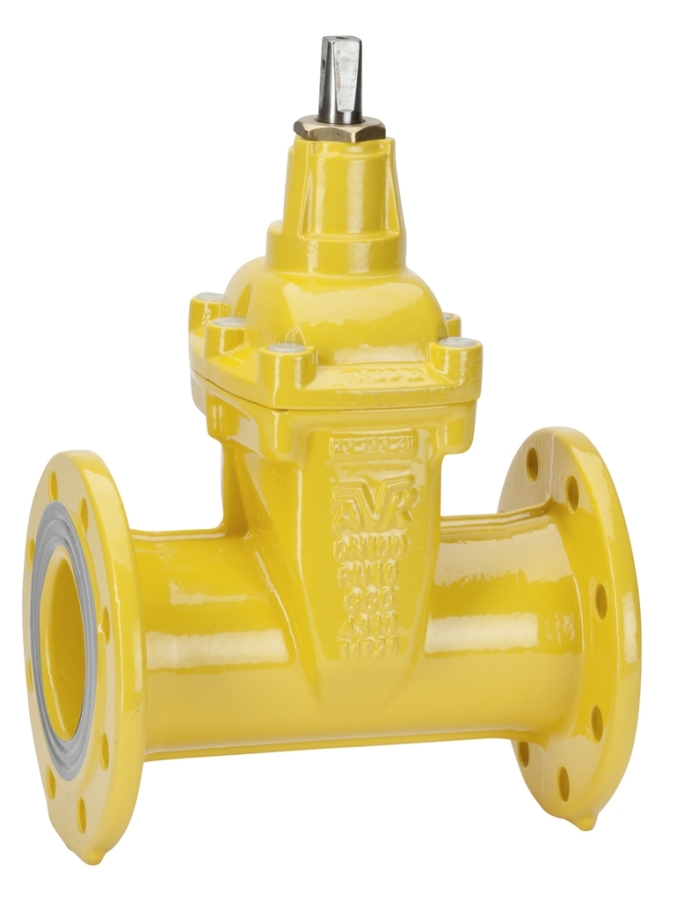

AVK KEIL-OVALSCHIEBER MIT FLANSCHENDEN, PN 10/16
EN 558-1 GR15/DIN F5, NBR, auswechselbare Spindelabdichtung, DN40 - DN500

AVK Armaturen GmbH
Schillerstraße 50 42489 Wülfrath
Keil-Ovalschieber mit Flanschen für Gas -10 °C bis +60°C
AVK Schieber sind in jeder Hinsicht für hohe Sicherheit ausgelegt, wesentliche Bauteile sind lückenlos rückverfolgbar. Der vollvulkanisierte Keil besteht aus AVK-eigenem öl- und gasbeständigem NBR-Gummi. Die hohe Formfestigkeit des Gummis, die zweifache Vulkanisierung und die stabile Keilkonstruktion gewährleisten eine hohe Lebensdauer. Die dreifach abgesicherte, unter Druck austauschbare Spindelabdichtung, die stabile Spindel und der vollständige Korrosionsschutz sind Garanten für hohe Zuverlässigkeit.
Variante 02/70-004 | |
---|---|
Verbindung | Flanschverbindung |
Material | Sphäroguss |
Nennweiten | DN40 - DN400 |
Druckstufe | PN16 |
Schließrichtung | Schließrichtung im Uhrzeigersinn |
Merkmale
- Fest integrierte Keilmutter verhindert Vibrationen und sorgt für eine hohe Lebensdauer
- Vollvulkanisierter Keil mit Führungsschienen, integrierten Keilschuhen und einer großen konischen Spindelöffnung
- Edelstahlspindel mit Keilanschlag und gerolltem Gewinde für hohe Festigkeit
- Vollständig umlaufender Druckring zur Fixierung der Spindel und für niedrige Drehmomente im freien Lauf
- Dreifach abgesicherte Dichtung mit einem NBR-Abstreifring und vier O-Ringen aus NBR in einen unter Druck auswechselbaren Gleitlager aus entzinkungsbeständigem Messing. Eine Lippendichtung ist die Hauptdichtung zum Medium
- Gekammerte Haubendichtung
- Von der Haubendichtung umfasste, versenkte und versiegelte Gehäuseschrauben aus Edelstahl
- Voller Durchgang
- Geringes Drehmoment
- Epoxidbeschichtung nach DIN 3476, Teil 1, und EN 14901, GSK-zugelassen
Downloads
Übersicht
Scrollen für mehr Informationen
AVK Art. Nr. | DN mm |
Flansch Bohrung |
PED/DGRL bar |
L mm |
H mm |
H3 mm |
F mm |
F1 mm |
F2 mm |
Theoretisches Gewicht / kg |
---|---|---|---|---|---|---|---|---|---|---|
02-040-70-01238 | 40 | PN10/16 | 16 | 240 | 321 | 246 | 14 | 17 | 29 | 11 |
02-050-70-01238 | 50 | PN10/16 | 16 | 250 | 329 | 324 | 14 | 17 | 29 | 12 |
02-065-70-01238 | 65 | PN10/16 | 16 | 271 | 271 | 364 | 17 | 20 | 34 | 15 |
02-080-70-01238 | 80 | PN10/16 | 16 | 280 | 402 | 397 | 17 | 20 | 34 | 19 |
02-100-70-01238 | 100 | PN10/16 | 16 | 300 | 334 | 444 | 19 | 22 | 38 | 25 |
02-125-70-01238 | 125 | PN10/16 | 16 | 325 | 376 | 501 | 19 | 22 | 38 | 33 |
02-150-70-01238 | 150 | PN10/16 | 16 | 350 | 603 | 591 | 19 | 22 | 38 | 49 |
02-200-70-00238 | 200 | PN10 | 15 | 400 | 737 | 732 | 24 | 28 | 42 | 70 |
02-200-70-01238 | 200 | PN16 | 15 | 400 | 737 | 732 | 24 | 28 | 42 | 70 |
02-250-70-00238 | 250 | PN10 | 12 | 450 | 664 | 864 | 27 | 31 | 47 | 110 |
02-250-70-01238 | 250 | PN16 | 12 | 450 | 664 | 864 | 27 | 31 | 47 | 110 |
02-300-70-00238 | 300 | PN10 | 10 | 500 | 740 | 968 | 27 | 31 | 47 | 160 |
02-300-70-01238 | 300 | PN16 | 10 | 500 | 740 | 968 | 27 | 31 | 47 | 160 |
02-400-70-00238 | 400 | PN10 | 7.5 | 600 | 940 | 1228 | 32 | 37 | 55 | 330 |
02-400-70-01238 | 400 | PN16 | 7.5 | 600 | 940 | 1228 | 32 | 37 | 55 | 330 |
3D Zeichnungen
Anfrage
Scrollen für mehr Informationen
Bestandteile
1. | Spindel | Edelstahl 1.4104 (430F) |
2. | Abstreifer | NBR |
3. | Spindeldichtmutter | Messing CW602N, entzinkungsbeständig |
4. | O-Ring | NBR |
5. | Haube | Duktilguss GJS-500-7 (GGG 50) |
6. | Kammring | Messing CW602N, entzinkungsbeständig |
7. | Lippendichtung | NBR |
8. | Gehäuseschrauben | Edelstahl A2, versiegelt |
9. | Haubendichtung | NBR |
10. | Keilmutter | Messing CW626N, entzinkungsbeständig |
11. | Keil | Duktilguss, mit NBR vulkanisiert |
12. | Gehäuse | Duktilguss GJS-500-7 (GGG 50) |
Genehmigungen
- Hydraulische Tests nach DIN 3230-5, PG 3 und EN 13774 Klasse 2, Hydraulische Tests nach DIN 3230-5, PG 3 und EN 13774 Klasse 2, Hydraulische Tests nach DIN 3230-5, PG 3 und EN 13774 Klasse 2, Hydraulische Tests nach DIN 3230-5, PG 3 und EN 13774 Klasse 2, Hydraulische Tests nach DIN 3230-5, PG 3 und EN 13774 Klasse 2
- Sitz: 1,1 x PN und 0,5 mit Luft (in bar). Gehäuse: 1,5 x PN mit Wasser, 1,1 x PN und 0,5 mit Luft (in bar)
- Zulassung nach DIN-DVGW Zertifikat NG-4313BO0281
- Zulassung nach DVGW EC Zertifikat CE-0085BO0317
- Zugelassen nach KIWA Zertifikat 65139/01
- Zulassung nach ÖVGW Zertifikat G 2.711
- Zulassung nach SVGW Zertifikat Nr. 08-068-5
Normen
- gemäß EN 1171 (max. Betriebsdruck nach PED/DGRL, siehe Tabelle Art.Nr. und Maße), Konstruiert nach EN 13774
- Baulänge gemäß EN558, Tabelle 2, Grundreihe 15
- Standard Flanschbohrung nach EN 1092 (ISO 7005-2), PN10/16
