AVK Anbohrschelle mit eingebautem Fräsbügel, PN 16

für PVC-Rohre

AVK Gebäude

AVK Armaturen GmbH

Schillerstraße 50 42489 Wülfrath

Anbohrschelle F zum Anbohren unter Druck mit integrierter Betriebsabsperrung für PVC-Rohre

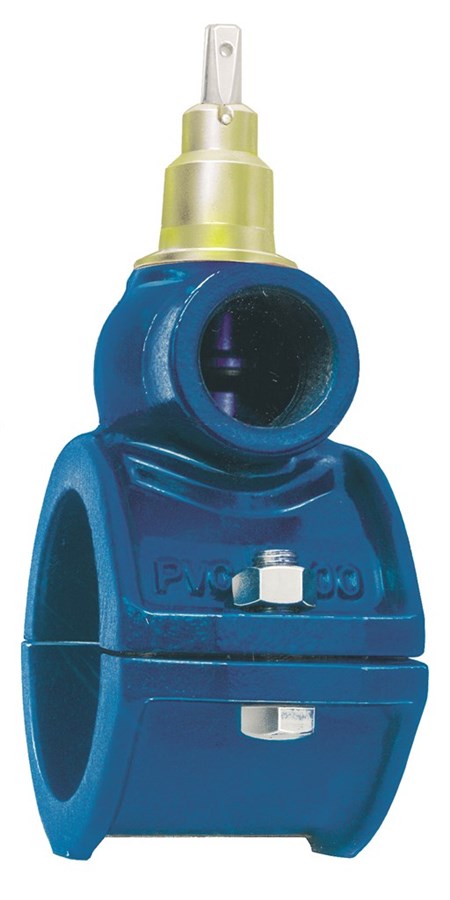

AVK Anbohrschelle mit eingebautem Fräsbügel
zum oberen Anbohren von PVC-Druckrohren

Variante 10/B/51-01
Verbindung Kein Verbindungstyp angegeben
Material Sphäroguss
Nennweiten DN80 - DN150
Druckstufe PN10

Merkmale

  • Sicheres Anbohren von PVC-Rohrleitungen unter vollem Betriebsdruck
  • Kein Hilfsabsperrorgan erforderlich
  • Montage und Demontage von Anbohrgeräten entfällt durch integrierten Fräsbügel
  • Restloses Zerspanen des PVC-Materials ohne Ent­stehen einer Scheibe
  • Einfaches Betätigen/ Anbohren mittels Montageschlüssel oder Bedienungsschlüssel E DIN 322 3
  • Ventilspindel nichtsteigend, wartungsfrei durch O-Ringe abgedichtet, mit Rückdichtung
    Gehäuse- und Bügelhalbschalen auf den Rohr­außendurchmesser ausgedreht, Rohr ganz umfaßt, Sattel-Lippendichtung in Kammer geführt
  • Kurzer Ventilhub und hohe Nennleistung durch offene Fräsbügelkonstruktion
  • Anschluß Rohrgewinde Standard

Downloads

Datenblatt

Übersicht

Scrollen für mehr Informationen
AVK Art. Nr. DN
mm		 BSP
Zoll		 L
mm		 H3
mm		 H
mm		 W
mm		 Theoretisches
Gewicht / kg		 Hinweis
10-9-51-0709002081 80 1" 110 275 212 170 6,1
10-9-51-0709003081 80 1 1/4" 110 275 212 170 6,1 1 1/4" Außengewinde
10-9-51-0709004081 80 1 1/2" 110 275 212 170 6,1 1 1/4" Außengewinde
10-9-51-0711002081 100 1" 110 297 222 190 6,8
10-9-51-0711003081 100 1 1/4" 110 297 222 190 6,8 1 1/4" Außengewinde
10-9-51-0711004081 100 1 1/2" 110 297 222 190 6,8 1 1/4" Außengewinde
10-9-51-0714002081 125 1" 110 331 237 220 9,1
10-9-51-0714003081 125 1 1/4" 110 331 237 220 7,0 1 1/4" Außengewinde
10-9-51-0714004081 125 1 1/2" 110 331 237 220 7,0 1 1/4" Außengewinde
10-9-51-0716002081 150 1" 110 353 247 240 8,1
10-9-51-0716003081 150 1 1/4" 110 353 247 240 8,1 1 1/4" Außengewinde
10-9-51-0716004081 150 1 1/2" 110 353 247 240 8,1 1 1/4" Außengewinde
Anfrage
Scrollen für mehr Informationen

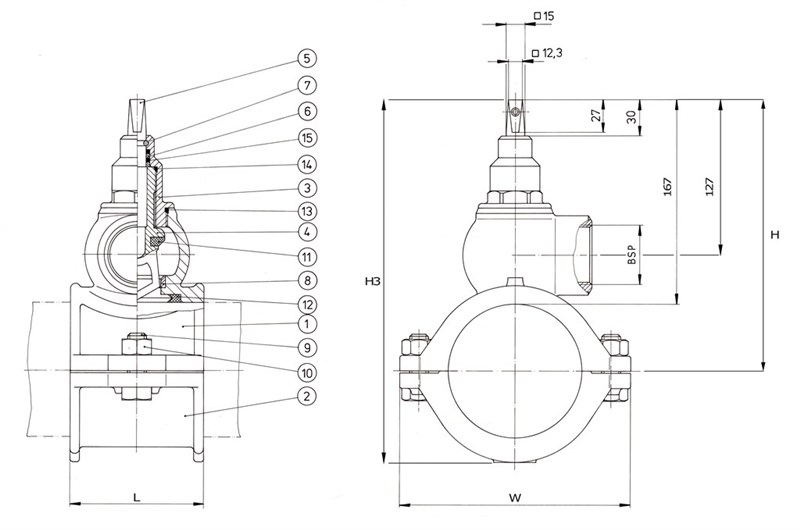

Bestandteile

1. Gehäuse Duktilguss GJS-400-15
2. Untere Bügelhälfte Duktilguss GJS-400-15
3. Gehäuseoberteil Entzinkungsfreies Messing
4. Bohrer Entzinkungsfreies Messing
5. Spindel Edelstahl A2
6. Ring Entzinkungsfreies Messing
7. Stift Entzinkungsfreies Messing
8. Ventilsitzring Entzinkungsfreies Messing
9. Schraube Edelstahl A2
10. Sechskantmutter Edelstahl A2
11. Dichtungsring PUR
12. Dichtung EPDM
13. O-Ring EPDM
14. O-Ring EPDM
15. O-Ring EPDM

Genehmigungen

  • Getestet gemäß EN12266-1, Sitz: 1,1 x PN (in bar), Gehäuse: 1,5 x PN (in bar)
